UE 中 SceneCapture2D 捕获 Render Target 的底层原理
在 UE 中，小地图、镜子、监控画面、缩略图生成、离屏渲染等功能，经常会用到 USceneCaptureComponent2D 和 UTextureRenderTarget2D。刚开始接触时，很容易把 SceneCapture2D 理解成“截一张当前屏幕，然后存到 Render Target”。这种理解虽然直观，但并不准确。
SceneCapture2D 真正做的事情，更接近于创建一个额外的相机视角，让 UE 的 Renderer 从这个视角重新渲染一次场景，然后把结果写入一张 Render Target 纹理。因此它不是 Screen Capture，而是一次额外的场景渲染。
整个过程可以先简单理解成：
SceneCaptureComponent2D
↓
构建一个额外的 View
↓
Renderer 再渲染一次场景
↓
Render Target
↓
┌────┴────┐
↓ ↓
Shader 使用 ReadPixels()
↓
CPU
理解这条主线以后，CaptureScene()、Render Target、Mip、ReadPixels() 这些看起来比较零散的概念，其实都能串起来。
1. Render Target 本质上是什么
正常情况下，UE 渲染一帧画面时，会经过 SceneColor、Lighting、PostProcess 等阶段，最终把结果输出到用于显示的 Back Buffer。Render Target 的区别只在于：渲染结果不一定非要输出到屏幕，也可以输出到一张 GPU Texture。
普通游戏画面：
Scene
↓
Renderer
↓
SceneColor / PostProcess
↓
BackBuffer
↓
屏幕
SceneCapture：
Scene
↓
Renderer
↓
Render Target Texture
所以 Render Target 这个名字本身已经描述了它的含义：它是一张可以作为“渲染目标”的纹理。
在 UE C++ 层，我们平时接触到的是：
UTextureRenderTarget2D
不过 UTextureRenderTarget2D 本身并不是显存中的那张 GPU Texture，它是 UObject 层用于描述和管理 Render Target 的对象。真正的资源关系大致是：
UTextureRenderTarget2D
↓
FTextureRenderTarget2DResource
↓
FRHITexture
↓
D3D12 Texture / Vulkan Image / ...
↓
GPU 显存
因此可以把 UTextureRenderTarget2D 理解成上层对象，而 FRHITexture 才更接近 Renderer 最终操作的 GPU 纹理资源。
这也解释了为什么 RT 捕获完成以后，图片默认仍然留在 GPU 上。如果只是想在材质或者 Shader 中使用这张纹理，完全没有必要先把它读取到 CPU。
2. SceneCapture2D 到底是怎么“捕获”的
SceneCapture2D 最重要的一点是：它不是把主相机已经渲染好的画面复制一份，而是自己创建一个 View。
可以把主相机和 SceneCapture 看成两个观察同一个 Scene 的视角：
Scene
/ \
/ \
主相机 SceneCapture
↓ ↓
View A View B
↓ ↓
Renderer Renderer
↓ ↓
屏幕 RT
因此 SceneCaptureComponent2D 有自己的 Transform、FOV、Projection、ShowFlags、PostProcessSettings、CaptureSource、HiddenActors 等配置。即使主相机和 SceneCapture 位于同一个位置，如果这些设置不一致，最终看到的画面仍然可能不同。
SceneCapture 有几种常见的捕获触发方式：
bCaptureEveryFrame
bCaptureOnMovement
CaptureScene()
CaptureSceneDeferred()
bCaptureEveryFrame = true 时会每帧更新，bCaptureOnMovement = true 时组件移动会触发更新。如果这两个都关闭，那么就可以在真正需要的时候手动调用：
SceneCapture->CaptureScene();
这里需要注意，CaptureScene() 并不能简单理解为“这个函数内部直接把 GPU 渲染完成了”。它发生在 Game Thread，主要负责准备本次 SceneCapture 需要的数据，并把真正的渲染工作提交给 Render Thread。
从 UE 的逻辑结构来看，大致会经历：
Game Thread
USceneCaptureComponent2D::CaptureScene()
↓
FScene::UpdateSceneCaptureContents()
↓
根据 SceneCapture 参数构建 View
↓
FSceneViewFamily + FSceneView
↓
创建 FSceneRenderer
↓
ENQUEUE_RENDER_COMMAND
↓
=============================
Render Thread
↓
UpdateSceneCaptureContent_RenderThread()
↓
FSceneRenderer::Render()
其中 FSceneView 可以理解成 Renderer 眼中的“相机信息”。它包含当前从哪里看、使用什么投影矩阵、显示哪些东西、使用哪些渲染设置等信息。Renderer 并不特别关心这个 View 是来自玩家摄像机还是 SceneCapture，只需要根据 View 去渲染 Scene。
这里还有一个比较值得注意的底层细节：FSceneRenderer 是在 Game Thread 侧创建的，然后通过 ENQUEUE_RENDER_COMMAND 提交给 Render Thread。并不是进入 Render Thread 后才开始创建 FSceneRenderer。
因此更准确的线程关系是：
Game Thread
创建 View
↓
创建 FSceneRenderer
↓
ENQUEUE_RENDER_COMMAND
↓
=============================
Render Thread
↓
FSceneRenderer::Render()
这个细节对于理解 UE 中 Game Thread 负责准备渲染数据、Render Thread 负责执行渲染工作非常有帮助。
3. Renderer 怎么把结果写进 RT
进入 Render Thread 后，SceneCapture 实际上还是使用 UE 正常的 Renderer 去渲染场景。为了便于理解，可以把典型过程简化成：
Visibility / Culling
↓
Depth PrePass
↓
BasePass
↓
Lighting
↓
Translucency
↓
PostProcess
不过这个流程只是概念上的简化。UE5 内部大量使用 RDG，也就是 Render Dependency Graph，实际渲染并不是永远按照这几个阶段固定线性执行。Deferred、Forward、Nanite、Lumen、ShowFlags 以及 CaptureSource 等配置都会影响具体执行哪些 Render Pass。
所以更准确的理解是：FSceneRenderer::Render() 会建立大量 RDG Pass，描述各个渲染任务之间的资源依赖，最终由 RDG 和 RHI 去执行真正的 GPU 工作。
SceneCapture 还有一个非常重要的参数：
CaptureSource
它决定了最终希望得到渲染管线中的哪一种结果。例如：
SCS_SceneColorHDR
SCS_FinalColorLDR
SCS_FinalColorHDR
SCS_FinalToneCurveHDR
SCS_SceneDepth
SCS_Normal
SCS_BaseColor
这里不能简单地把 SCS_FinalColorHDR 理解成“屏幕最终颜色的 HDR 版本”。它表示的是 Final Color HDR，处于 Linear Working Color Space；而 SCS_FinalToneCurveHDR 则包含 Tone Curve，两者并不是一回事。
SCS_Normal 和 SCS_BaseColor 也有一个经常被忽略的限制：它们依赖 Deferred Renderer 的 GBuffer，因此只适用于 Deferred Renderer。Forward Renderer 下无法按照正常的 GBuffer 路径获取这两类数据。
所以 SceneCapture 最终并不是简单地执行：
Renderer
↓
直接画进 RT
更准确的流程应该理解为：
Renderer
↓
产生 SceneColor / Depth / GBuffer /
PostProcess 等中间结果
↓
根据 CaptureSource 选择目标结果
↓
Resolve / Copy / Composite
↓
Render Target
这也是为什么改变 CaptureSource 后，即使 SceneCapture 的位置完全没变，最终 RT 的颜色、Alpha、深度或者后处理效果都可能发生明显变化。
Render Target 本质是一张 Texture，所以同样可以拥有 Mip。假设 RT 分辨率为 1024×1024，那么它可能拥有：
Mip 0 1024 × 1024
Mip 1 512 × 512
Mip 2 256 × 256
Mip 3 128 × 128
...
SceneCapture 正常输出的主要是 RT 的 Mip 0。如果开启了自动生成 Mip，例如 bAutoGenerateMips，后续 GPU 可以继续根据 Mip 0 向下生成更小的 Mip。
因此 Mip 和 SceneCapture 的关系并不复杂：SceneCapture 负责把当前场景画进 RT，Mip 负责给这张 Texture 提供多个分辨率等级。
4. CaptureScene 和 ReadPixels 是两件完全不同的事
调用：
SceneCapture->CaptureScene();
完成的是：
Scene
↓
Renderer
↓
GPU Render Target
此时像素主要仍然位于 GPU。
如果我们的目的只是：
Render Target
↓
Material
↓
Texture Sample
↓
Shader
那么整个过程都可以留在 GPU，不需要 CPU 参与，这也是 Render Target 最正常的使用方式。
但如果后面需要把 RT 保存成 PNG、转换成 Base64、上传服务器或者做 CPU 图像处理，就需要真正把 GPU 数据拿出来。例如：
FTextureRenderTargetResource* Resource =
RenderTarget->GameThread_GetRenderTargetResource();
TArray<FColor> Pixels;
Resource->ReadPixels(Pixels);
此时流程就变成：
GPU Render Target
↓
FRenderTarget::ReadPixels()
↓
RHIReadSurfaceData()
↓
具体 RHI Backend
↓
GPU → CPU Readback
↓
TArray<FColor>
这里也可以解释为什么 ReadPixels() 往往比想象中昂贵。
正常渲染时，CPU 可以不断向 GPU 提交命令，GPU 在后面异步执行，CPU 不需要每次都等 GPU 完成。但 ReadPixels() 的目标恰恰是让 CPU 获取 GPU 刚刚生成的数据，因此通常会涉及 GPU→CPU 的同步和 Readback。
具体到了 D3D12、Vulkan 或 Metal 后，底层可能使用 staging resource、readback heap 等机制，但这些属于各个 RHI Backend 的实现细节。在 UE Renderer/RHI 抽象层，更重要的调用链是：
ReadPixels
↓
RHIReadSurfaceData
↓
RHI Backend
↓
GPU → CPU
所以如果每帧都做 SceneCapture，再每帧 ReadPixels()，成本可能会很高。前者意味着场景多渲染一次，后者又增加了一次 GPU→CPU 读回以及潜在同步，两部分性能开销会叠加在一起。
5. 把整个流程串起来

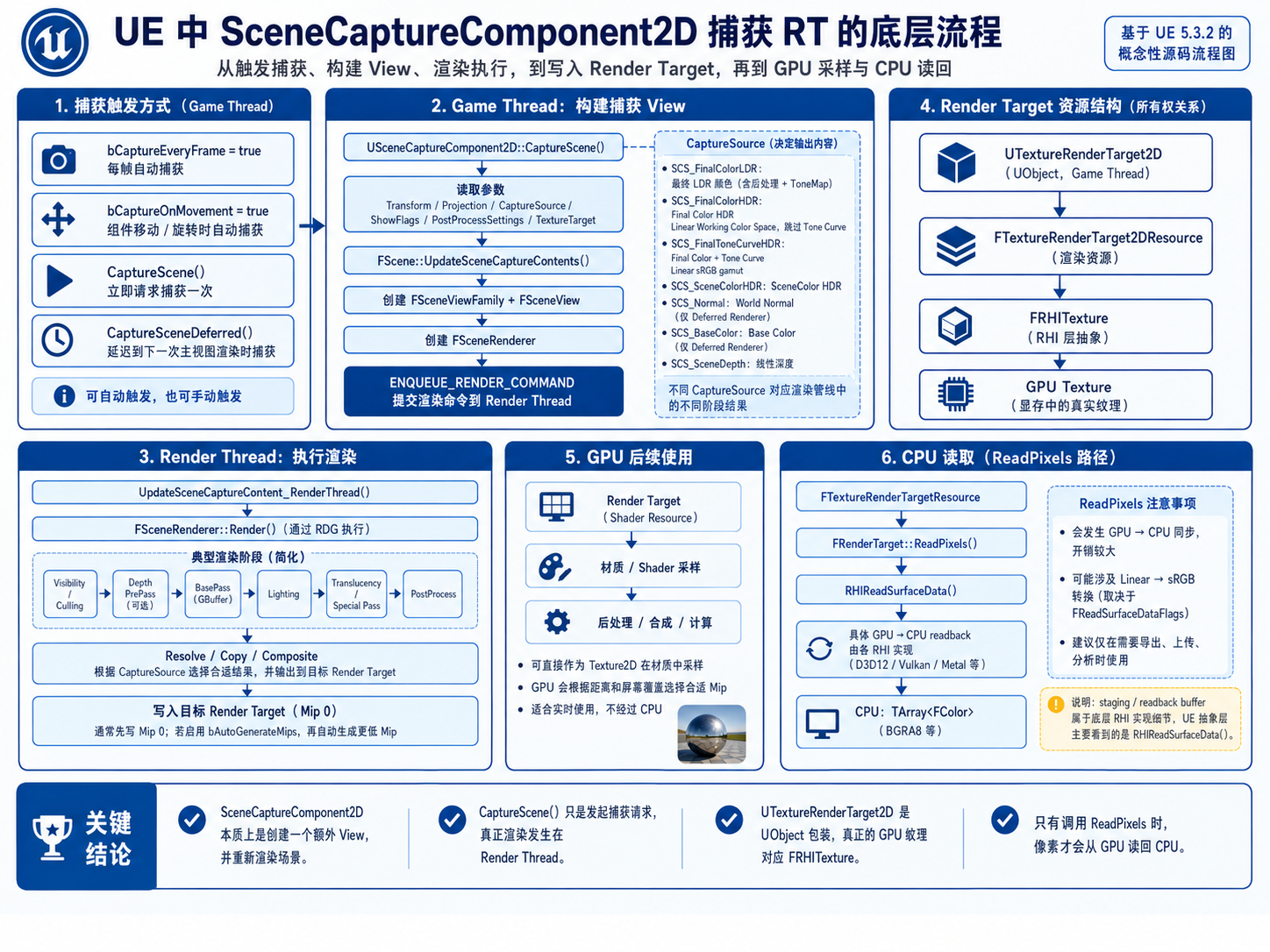

理解完前面的内容以后，一次完整 SceneCapture 可以整理成下面这条链：
Game Thread
│
USceneCaptureComponent2D
│
CaptureScene()
│
▼
FScene::UpdateSceneCaptureContents
│
▼
FSceneViewFamily + FSceneView
│
▼
创建 FSceneRenderer
│
▼
ENQUEUE_RENDER_COMMAND
│
==============================│================
Render Thread
│
▼
UpdateSceneCaptureContent_RenderThread
│
▼
FSceneRenderer::Render()
│
▼
RDG
│
典型 Render Pass / GPU 工作
│
▼
Resolve / Copy / Composite
│
▼
Render Target Mip 0
│
┌─────────────┴─────────────┐
│ │
▼ ▼
GPU Shader 使用 ReadPixels()
│
▼
RHIReadSurfaceData
│
▼
GPU → CPU
│
▼
TArray<FColor>
因此，SceneCapture2D、Render Target 和 ReadPixels 可以分别用一句话理解：
SceneCapture2D 负责创建额外 View 并请求重新渲染场景；Render Target 负责接收 GPU 的渲染结果；ReadPixels 则负责把结果从 GPU 重新读取到 CPU。
这三个步骤看起来经常一起出现，但本质上属于不同阶段。理解这一点以后，很多 UE 中和 RT 有关的问题都会变得清晰，例如为什么 SceneCapture 会增加 GPU 开销、为什么 RT 和屏幕颜色不同、为什么 SceneCapture 通常写 Mip 0，以及为什么 ReadPixels() 很容易导致性能下降。
如果只想记住一个核心结论，可以记成：
SceneCapture2D 不是“截屏”，而是创建一个额外 View，让 UE Renderer 再渲染一次场景，并根据 CaptureSource 将结果输出到 GPU Render Target。只有在调用 ReadPixels 等读取接口时，像素数据才会真正从 GPU 回到 CPU。
